全自动电能表封印二维码雕刻扫描装置的原理及设计

2018年12月03日 09:52 次阅读
今天为大家介绍一项国家发明授权专利——一种全自动电能表封印二维码雕刻扫描装置。该专利由国网上海市电力公司申请,并于2018年11月6日获得授权公告。

内容说明

本发明涉及雕刻装置技术领域,尤其涉及一种全自动电能表封印二维码雕刻扫描装置。

发明背景

在当前智能电网的大环境要求下,需要在电能表上雕刻起信息识别、信息传递作用的二维码,现有技术中电能表的二维码雕刻是在流水线模式的大型自动化雕刻设备上实现的,也就是将承托有电能表的托盘放置在流水线上,通过流水线完成托盘在雕刻设备内部的位置调整,并采用雕刻范围为400mmx400mm的大范围激光镜头(定制型)在固定位置对六块电能表的进行雕刻,再通过3个二维码扫描枪扫描雕刻完成二维码。 采用上述二维码雕刻方式有如下问题:第一,难以实现单独的电能表检定后或检修后的补雕工作;第二,流水线模式的雕刻设备体积庞大,配备的成本高,大部分的县市级的电力单位都未配备此雕刻设备。

发明内容

本发明所要解决的技术问题,在于提供一种可独立实现雕刻扫描功能且成本低廉的全自动电能表封印二维码雕刻扫描装置。 全自动电能表封印二维码雕刻扫描装置的原理及设计 本发明解决上述技术问题所采用的技术方案是:本发明提供了一种全自动电能表封印二维码雕刻扫描装置,其包括机架,所述机架上设有三轴运动平台以及置于所述三轴运动平台下方的定位平台,所述三轴运动平台设有激光器以及二维码扫描枪,所述定位平台上放置有用于承托电能表的托盘且所述定位平台可带动所述托盘相对于所述机架作伸缩运动。 作为上述技术方案的进一步改进,所述三轴运动平台还设有条码枪。作为上述技术方案的进一步改进,所述全自动电能表封印二维码雕刻扫描装置还包括定位底板、定位中板、驱动电机以及同步带,所述定位底板与所述机架固定连接,所述定位中板固设于所述定位底板之上且其上表面两侧边固设有定位滑轨,所述定位平台的下表面与所述定位滑轨对应的位置固设有定位滑块,所述同步带通过夹块与所述定位平台固连,所述驱动电机驱动所述同步带运动进而带动所述定位平台运动。 作为上述技术方案的进一步改进,所述定位平台的上表面设有两个用于对托盘进行定位的定位销,所述托盘对应所述定位销的位置设有定位销孔。所述定位底板具有两个定位柱,所述定位平台的侧边固连有定位座,所述定位座在与所述定位柱对应的位置设有定位柱孔。所述三轴运动平台包括可左右移动的X轴模组、可前后移动的Y轴模组以及可竖直移动的Z轴模组,所述激光器与Z轴模组的Z轴滑板固连,所述二维码扫描枪、条码枪都与所述X轴模组的X轴滑板直接或间接固连。 作为上述技术方案的进一步改进,所述X轴滑板固连有连接板,所述连接板上并排固设有所述二维码扫描枪和条码枪。所述机架上设有指纹仪。所述机架内设有网络连接模块。所述托盘为具有2个容置腔的三相托盘或具有6个容置腔的单相托盘。 本发明的有益效果是:本发明全自动电能表封印二维码雕刻扫描装置采用独立的结构、控制系统设计,不依托其他设备即可实现对电能表的二维码雕刻、扫描任务,采用通用的小尺寸的激光镜头即可,机械移动平台带动激光头来完成多个位置的雕刻任务,体积小且设备的制造成本低廉。

技术专区

下载发烧友APP
打造属于您的人脉电子圈
关注电子发烧友微信
有趣有料的资讯及技术干货
关注发烧友课堂
锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

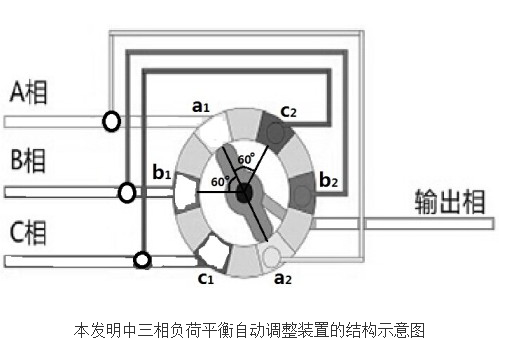

带三相负荷平衡自动调整装置的多路智能双向电能表

今天为大家介绍一项国家发明授权专利——带三相负荷平衡自动调整装置的多路智能双向电能表。该专利由甘肃海...
发表于 2018-11-28 10:52 63次阅读
带三相负荷平衡自动调整装置的多路智能双向电能表

废旧电能表检测装置的原理及设计

今天为大家介绍一项国家发明授权专利——一种废旧电能表检测装置。该专利由国家电网公司申请,并于2016...
发表于 2018-11-22 10:51 102次阅读
废旧电能表检测装置的原理及设计

简要分析有功电能表与无功电能表的区别

通过将有功功率对时间积分的方式测量有功电能的仪表。电能可以转换成各种能量。如:通过电炉转换成热能,通...
发表于 2018-11-19 11:11 138次阅读
简要分析有功电能表与无功电能表的区别

浅谈集中器主要功能

关于集中器,是指收集各采集终端或电能表的数据,并进行处理储存,同时能和主站或手持设备进行数据交换的设...
发表于 2018-11-19 10:49 97次阅读
浅谈集中器主要功能

关于电力线通信自动抄表系统中的电能表捕获算法应用

电力线通信PLC(Power Line Communication),又称电力线载波通信,是指利用电...
发表于 2018-11-12 10:01 140次阅读
关于电力线通信自动抄表系统中的电能表捕获算法应用

请问多功能计量芯片的内部寄存器数据更新间隔时间是多少?

发表于 2018-11-09 09:42 70次阅读
请问多功能计量芯片的内部寄存器数据更新间隔时间是多少?

3485A扫描单元操作和维修手册

发表于 2018-11-08 16:26 43次阅读
3485A扫描单元操作和维修手册

预付费电能表预警装置的原理及设计

今天为大家介绍一项国家发明授权专利——预付费电能表预警装置。该专利由国家电网公司申请,并于2016年...
发表于 2018-11-05 10:30 139次阅读
预付费电能表预警装置的原理及设计

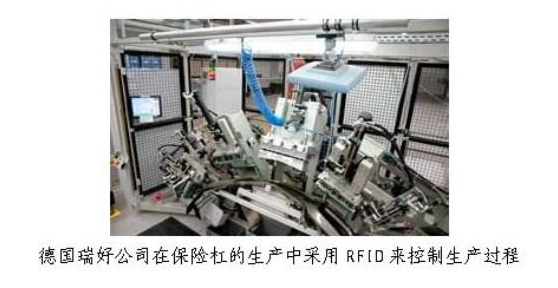

工业生产中RFID和二维码的应用

生产链全球化、市场日益开放、法律逐步适应商业系统以及因互联网的广泛推广而导致的商品的高度可比性,使得...
发表于 2018-11-04 09:58 176次阅读
工业生产中RFID和二维码的应用

电能表快速检测装置和方法

今天为大家介绍一项国家发明授权专利——一种电能表快速检测装置和方法。该专利由国家电网公司申请,并于2...
发表于 2018-11-04 09:35 135次阅读
电能表快速检测装置和方法

数字化电能表检测功能的新型模拟标准表的设计

今天为大家介绍一项国家发明授权专利——具有数字化电能表检测功能的新型模拟标准表及检测方法。该专利由国...
发表于 2018-11-04 09:22 52次阅读
数字化电能表检测功能的新型模拟标准表的设计

电能表的的工作原理、测量及未来发展

电能表作为电力系统中非常重要的一个部分,主要是对电路中消耗的电能量进行测量。随着时代的发展和社会经济...
发表于 2018-11-02 15:53 746次阅读
电能表的的工作原理、测量及未来发展

基于二维码的电力抄表系统的原理及设计

今天为大家介绍一项国家发明授权专利——一种基于二维码的电力抄表系统及其方法。该专利由南京林洋电力科技...
发表于 2018-10-25 09:57 290次阅读
基于二维码的电力抄表系统的原理及设计

多户型检测电能表的原理及设计

今天为大家介绍一项国家发明授权专利——一种多户型检测电能表。该专利由三峡大学申请,并于2016年12...
发表于 2018-10-23 09:07 190次阅读
多户型检测电能表的原理及设计

怎么避免扫描响应

发表于 2018-10-22 14:44 69次阅读
怎么避免扫描响应

自动预警电能表的原理及设计

今天为大家介绍一项国家发明授权专利——一种能够自动预警的电能表。该专利由国网重庆市电力公司、国家电网...
发表于 2018-10-22 09:48 430次阅读
自动预警电能表的原理及设计

单相电能表表箱现场自动接线装置的原理及设计

 今天为大家介绍一项国家发明授权专利——单相电能表表箱现场自动接线装置及压接方法。该专利由华立科技股...
发表于 2018-10-18 09:30 229次阅读
单相电能表表箱现场自动接线装置的原理及设计

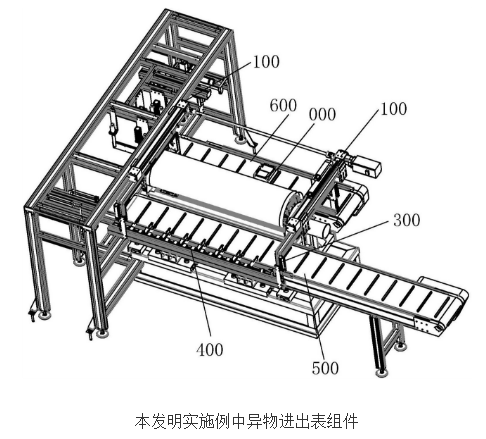

电能表异物检测进出表机构的原理及设计

今天为大家介绍一项国家发明授权专利——一种电能表异物检测进出表机构。该专利由国网重庆市电力公司电力科...
发表于 2018-10-11 09:54 112次阅读
电能表异物检测进出表机构的原理及设计

直流快速充电桩介绍

发表于 2018-10-09 15:52 234次阅读
直流快速充电桩介绍

电子式电压传感器电路和电能表的原理及设计

今天为大家介绍一项国家发明授权专利——新型电子式电压传感器电路、检测方法及其电能表。该专利由威胜电气...
发表于 2018-10-09 09:39 149次阅读
电子式电压传感器电路和电能表的原理及设计

使用快速扫描技术加速杂散发射测量应用笔记

发表于 2018-10-08 17:49 55次阅读
使用快速扫描技术加速杂散发射测量应用笔记

MyQR一个简单又好玩的Python库快来制作专...

发现一个好玩有趣的库,可以用来花色生成各种二维码,最好玩的地方是可以生成彩色的动态二维码,见过了太多...
发表于 2018-10-03 12:48 757次阅读
MyQR一个简单又好玩的Python库快来制作专...

手持式电能表现场校验仪的工作原理及设计

今天为大家介绍一项国家发明授权专利——一种手持式电能表现场校验仪。该专利由海盐星创电子有限公司申请,...
发表于 2018-09-26 08:53 150次阅读
手持式电能表现场校验仪的工作原理及设计

基于载波通信方式的STS分体式电能表的原理及设计

今天为大家介绍一项国家发明授权专利——一种基于低功耗载波通信方式的STS分体式电能表。该专利由江苏林...
发表于 2018-09-20 10:42 138次阅读
基于载波通信方式的STS分体式电能表的原理及设计

怎样补偿电能表非整周期采样误差

今天为大家介绍一项国家发明授权专利——一种数字化电能表非整周期采样误差补偿方法及系统。该专利由国家电...
发表于 2018-09-18 09:46 203次阅读
怎样补偿电能表非整周期采样误差

电能表RTC模块的补偿校准装置的原理及设计

今天为大家介绍一项国家发明授权专利——一种应用在电能表中RTC模块的补偿校准方法及装置。该专利由国家...
发表于 2018-09-13 09:42 167次阅读
电能表RTC模块的补偿校准装置的原理及设计

怎样测量单相电能表零线电流

今天为大家介绍一项国家发明授权专利——单相电能表零线电流测量方法及测量电路。该专利由威胜集团有限公司...
发表于 2018-09-12 08:08 261次阅读
怎样测量单相电能表零线电流

腾讯在深圳共同发布了拥有生物识别、无感支付等功能...

更简单:不需要扫二维码,甚至不需要带手机。因为你的脸就是支付ID,在你选择完商品后,点击刷脸支付,支...
发表于 2018-09-10 16:36 1755次阅读
腾讯在深圳共同发布了拥有生物识别、无感支付等功能...

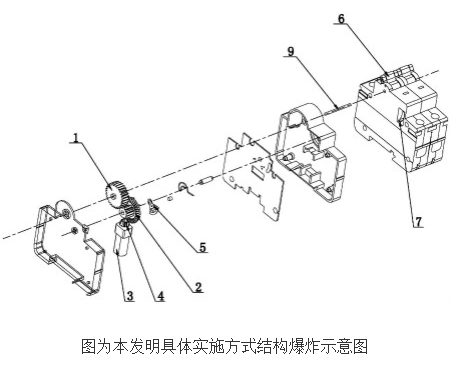

电能表外置断路器的工作原理及设计
