智能电能表双控制器的数据管理方法

2018年12月04日 15:15 次阅读
今天为大家介绍一项国家发明授权专利——智能电能表双控制器的数据管理方法。该专利由威胜集团有限公司申请,并于2018年10月9日获得授权公告。

内容说明

本发明属于电气安全领域,具体涉及一种智能电能表双控制器的数据管理方法。

发明背景

随着我国经济技术的发展和人们生活水平的提高,智能电网已经广泛应用于人们的生产和生活之中,给人们带来了无尽的便利。随着智能电网的发展,智能电能表也得到了极大的推广和普及。同时,随着电能表的挂网数量急剧增加和家庭用电负荷的增加,电费成为普通家庭不可忽视的一项重大生活开支,故大家对智能电能表的关注程度日益提高。 智能电能表作为电费计量的专用仪表,其计量的准确性、稳定性和可靠性是智能电能表的关键考核指标。目前,智能电能表中的双控制器包括计量控制器和管理控制器,计量控制器专门负责电能计量,而管理控制器则负责智能电能表的数据管理、通信等其他功能。目前智能电能表双控制器的数据管理方法还停留在若干年前的冗余备份、定期比对等陈旧的技术阶段,已经不再适用于当前智能电能表的飞速发展和数据的爆炸性增长。

发明内容

本发明的目的在于提供一种能够保证智能电能表数据可靠性的智能电能表双控制器的数据管理方法。 智能电能表双控制器的数据管理方法 本发明公开的这种智能电能表双控制器的数据管理方法,包括如下步骤:管理控制器上电复位,并与计量控制器握手的步骤;管理控制器读取预存参数,并对计量控制器进行参数配置的步骤;管理控制器读取计量控制器的计量数据并判定合法性的步骤;管理控制器读取计量控制器的运行参数并判定合法性的步骤。 所述的计量控制器上电复位,并与管理控制器握手的步骤,具体包括如下子步骤:A.管理控制器上电复位并初始化完成后,向计量控制器发出复位信号;B.管理控制器延时特定时间后,再次向计量控制器发出握手通信命令;C.管理控制器根据握手返回命令判断握手是否成功:若握手成功,则计量控制器复位完成;若握手不成功,则管理控制器继续发送握手通信命令,并计算握手通信失败的次数;D.握手通信失败次数超过事先设定的次数,管理控制器则重复步骤A~步骤C,并记录重复的次数;E重复次数达到事先设定的次数,则管理控制器认为计量控制器故障,并发出报警。 所述的管理控制器读取预存参数,并对计量控制器进行参数配置的步骤,具体包括如下子步骤:a 。 管理控制器和计量控制器握手成功后,管理控制器依照计量控制器的寄存器地址,从数据存储区中取得该寄存器的正确参数,对参数进行带校验和的组帧,再将其写入到计量控制器中相对应的地址中;b 。 当计量控制器的参数写入成功后,管理控制器再从计量控制器相应的寄存器中回读相应的参数,并将回读的数据与预先存储的正确参数进行比对:若回读的数据比对无误,则管理控制器对计量控制器的下一个寄存器进行参数配置;若回读的数据比对有误,则管理控制器重复步骤a~步骤b直至回读的数据比对无误。 所述的管理控制器读取计量控制器的计量数据并判定合法性的步骤,具体包括如下子步骤:1) 管理控制器按照与计量控制器事先确定的时序,将需要读取的计量控制器的寄存器地址进行组帧并写入到计量控制器中,然后回读取计量控制器下该地址中的数据;2) 计量控制器将该地址的数据进行影子锁存:即存储到一个固定的寄存器中,并清掉计量控制器中该所读地址中的数据;3) 管理控制器再次读取影子寄存器中的数据,并将从影子寄存器中读到的数据与从计量控制器中读到的数据进行比对:若两次读取的数据比对无误,则认定本次读到的数据为有效数据;若两次读取的数据比对有误,则认定本次读到的数据为非法数据,舍弃该非法数据,并进行后续循环数据读取环节。 所述的管理控制器读取计量控制器的运行参数并判定合法性的步骤,具体包括如下子步骤:①在智能电能表的控制程序正常运行时,计量控制器对关键运行参数进行实时校验;②管理控制器定期读取计量控制器的校验结果,并将校验结果与事先设置的校验结果进行比对:若比对无误,则认为计量控制器运行正常;若比对有误,则管理控制器重复读取计量控制器的校验结果;③若管理控制器对计量控制器的校验结果连续若干次校验错误,则认定计量控制器运行参数错误。所述的计量控制器对关键运行参数进行实时校验,具体为采用CRC校验。 本发明提供的这种智能电能表双控制器的数据管理方法,通过上电复位与握手判断、参数配置与判断、计量数据合法性判断和运行参数合法性判断等步骤,实现了电能表管理控制器与计量控制器的正常运行和计量数据交互的可靠性,从而确保智能电能表计量的准确性、可靠性和稳定性。

技术专区

下载发烧友APP
打造属于您的人脉电子圈
关注电子发烧友微信
有趣有料的资讯及技术干货
关注发烧友课堂
锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

超宽输入电压范围PSR反激转换器含原理图和BOM表

发表于 2018-12-04 14:44 9次阅读
超宽输入电压范围PSR反激转换器含原理图和BOM表

通用交流输入产生12V/500mA输出的初级侧稳压反激

发表于 2018-12-04 14:22 12次阅读
通用交流输入产生12V/500mA输出的初级侧稳压反激

使用Beaglebone Cape和入门套件的IEC 61850变电站托架控制器演示

发表于 2018-12-04 11:37 36次阅读
使用Beaglebone Cape和入门套件的IEC 61850变电站托架控制器演示

XE166实时信号控制器:适用于经济高效变频器的可扩展解决方案

发表于 2018-12-04 09:54 15次阅读
XE166实时信号控制器:适用于经济高效变频器的可扩展解决方案

自动驾驶汽车的最终控制模块分析

本文介绍的控制模块,则负责汽车的最终控制,通过控制汽车的方向盘转角和加速度来真正的驾驶车辆。
发表于 2018-12-04 09:12 83次阅读
自动驾驶汽车的最终控制模块分析

通用交流输入转5V/3A输出的同步整流准谐振反激式设计

发表于 2018-12-03 16:45 74次阅读
通用交流输入转5V/3A输出的同步整流准谐振反激式设计

DC/DC电路中电感的选择

发表于 2018-12-03 11:27 20次阅读
DC/DC电路中电感的选择

满足铁标认证URB1D-LMD-10/15/20WR3系列铁路电源

发表于 2018-12-03 11:20 15次阅读
满足铁标认证URB1D-LMD-10/15/20WR3系列铁路电源

安森美半导体同步整流控制器FAN6248

发表于 2018-12-03 11:07 37次阅读
安森美半导体同步整流控制器FAN6248

对一个简单的峰值电流限制进行改进方法

发表于 2018-12-03 10:52 16次阅读
对一个简单的峰值电流限制进行改进方法

如能帮助入门级新手理解PID

PID参数的设置的大小,一方面是要根据控制对象的具体情况而定;另一方面是经验。
发表于 2018-12-03 10:08 180次阅读
如能帮助入门级新手理解PID

3497A选件232 I/O控制器操作和维护手册

发表于 2018-12-03 09:42 11次阅读
3497A选件232 I/O控制器操作和维护手册

挖掘机控制器与MCU中程序的读写

首先,发动机输出轴连接一个液压泵和变速箱(3速).放在前桥位置.液压泵的高压油输出,经过一个主控制阀...
发表于 2018-12-02 10:05 57次阅读
挖掘机控制器与MCU中程序的读写

Kintex-7 325T FPGA DDR3控...

使用中速Kintex-7 325T FPGA演示DDR3控制器和接口,运行速度高于1866 Mbps...
发表于 2018-11-30 06:21 50次阅读
Kintex-7 325T FPGA DDR3控...

Xilinx DDR4控制器和接口的速度运行是2...

在安捷伦最新的测试解决方案之一Infinium 90000X系列示波器上验证,UltraScale ...
发表于 2018-11-30 06:01 88次阅读
Xilinx DDR4控制器和接口的速度运行是2...

国科微存储控制器芯片发展艰难 人才是最直接的难点

眼前这位头发已显花白的半导体行业“老兵”,是湖南国科微电子股份有限公司CTO(首席技术官),负责该公...
发表于 2018-11-29 16:41 391次阅读
国科微存储控制器芯片发展艰难 人才是最直接的难点

采用I7双核处理器的工业控制器的介绍

该视频使用新的工业控制器,采用I7双核处理器的IC 3173和Xilinx的Kintex 7 FPG...
发表于 2018-11-29 06:14 38次阅读
采用I7双核处理器的工业控制器的介绍

德国PMA最近对其经典的KS98多功能控制器进行...

KS98-2在控制器硬件上采用模块化结构,提供多种模拟量和数字量的输入/输出,在控制器软件上提供多种...
发表于 2018-11-28 16:57 743次阅读
德国PMA最近对其经典的KS98多功能控制器进行...

固态硬盘产品Data Engine T2的特点介...

赛灵思合作伙伴SmartIOPS讨论了他们的固态硬盘产品Data Engine T2,该产品基于16...
发表于 2018-11-27 06:18 84次阅读
固态硬盘产品Data Engine T2的特点介...

业界首款15Gb/s HMC接口的展示

观看赛灵思和Pico Computing在国际超级计算大会上展示业界首款15Gb / s HMC接口...
发表于 2018-11-27 06:01 49次阅读
业界首款15Gb/s HMC接口的展示

我国的机床行业仍然在曲折与不平中不断前行

机床,又被称为工业之母,制造机器的机器。机床行业的上游包括钢铁、铸造行业,而下游则影响着汽车、铁路、...
发表于 2018-11-26 16:49 236次阅读
我国的机床行业仍然在曲折与不平中不断前行

看完这个故事你就明白了PID控制原理

现在一般采用的是临界比例法。利用该方法进行 PID控制器参数的整定步骤如下:(1)首先预选择一个足够...
发表于 2018-11-26 16:01 2351次阅读
看完这个故事你就明白了PID控制原理

特斯拉的车内通信架构演化

到了这一代,把两个不接网关的分别分配到了底盘和动力CAN上,为了做那个特殊的门,单独设置了4个门模块...
发表于 2018-11-26 10:35 395次阅读
特斯拉的车内通信架构演化

Zynq UltraScale+ MPSoC在仿...

Xilinx展示Zynq UltraScale + MPSoC在由6个FPGA组成的硬件仿真板上运行...
发表于 2018-11-26 06:44 72次阅读
Zynq UltraScale+ MPSoC在仿...

什么是绿色制造 如何实现绿色制造

绿色制造又被称为环境意识制造,即在机械制造过程中,将环境因素考虑进去,其目的是利用技术手段,优化制造...
发表于 2018-11-25 10:49 288次阅读
什么是绿色制造 如何实现绿色制造

设备控制器基本功能

本视频主要介绍了设备控制器基本功能,分别是接收和识别命令、数据交换、标识和报告设备的状态、地址识别、...
发表于 2018-11-24 10:55 368次阅读
设备控制器基本功能

设备控制器的组成

设备控制器是计算机中的一个实体,其主要职责是控制一个或多个I/O设备,以实现I/O设备和计算机之间的...
发表于 2018-11-24 10:51 256次阅读
设备控制器的组成

控制器的功能

本视频主要介绍了控制器的功能,分别有数据缓冲、差错控制、数据交换、状态说明、接收和识别命令、地址识别...
发表于 2018-11-24 10:38 359次阅读
控制器的功能

Oculus推出了其Unity集成软件包的最新更...

但实际上事情并非那么简单,特别是在VR领域。此前Unity已支持Oculus API和SteamVR...
发表于 2018-11-24 09:43 392次阅读
Oculus推出了其Unity集成软件包的最新更...

我国机器人产业规模保持20%以上增速,工业机器人...

自2013年以来,我国已成为全球第一大机器人市场。与此同时,国产工业机器人的产量也呈现出爆发式增长的...
发表于 2018-11-24 08:55 242次阅读
我国机器人产业规模保持20%以上增速,工业机器人...

采用可编程控制器实现步进电机驱动的控制设计

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下,电机的转速、停止的位置只...
发表于 2018-11-24 08:05 170次阅读
采用可编程控制器实现步进电机驱动的控制设计

业界首款NVMe-oF SSD转换器控制器能够降...

Marvell 88SN2400能够将NVMe SSD转换为NVMe-oF SSD,实现最佳的高性能...
发表于 2018-11-23 17:10 284次阅读
业界首款NVMe-oF SSD转换器控制器能够降...

了解一下专业的恒压供水是什么样子

它还有一个功能是,R1为固定频率泵,R2为固定工频泵,当频率达到50HZ且实际压力没有达到设定的压力...
发表于 2018-11-23 14:17 309次阅读
了解一下专业的恒压供水是什么样子

使用可编程逻辑控制器的Zynq-7000 All...

此视频演示重点介绍Zynq-7000 All Programmable SoC,该SoC配置为嵌入式...
发表于 2018-11-23 06:37 121次阅读
使用可编程逻辑控制器的Zynq-7000 All...

HTC注册新商标Vive Cosmos,疑是下一...

这款VR鞋的新方法延伸了早期“无限重定向行走”(infinite redirected walkin...
发表于 2018-11-22 09:25 477次阅读
HTC注册新商标Vive Cosmos,疑是下一...

Virtex-7 FPGA系列的内存控制器介绍

本视频介绍了可用于构建7系列FPGA内存控制器的软IP。 这些模块讨论了如何使用Xilinx存储器...
发表于 2018-11-22 06:05 189次阅读
Virtex-7 FPGA系列的内存控制器介绍

微芯科技推出业内最高效的汽车信息娱乐连网解决方案

INICnet技术免费提供网络管理软件Unified Centralised Network Sta...
发表于 2018-11-20 11:32 357次阅读
微芯科技推出业内最高效的汽车信息娱乐连网解决方案

从芯到云,紫光集团核心战略

紫光存储是紫光集团“芯云战略”核心子公司,具备闪存控制器和高端SSD产品的设计能力,可提供安全可靠的...
发表于 2018-11-19 17:27 913次阅读
从芯到云,紫光集团核心战略

Valve最新的VR控制器细节暴露 或采用LCD...

Valve 最新的VR控制器已经开发超过两年的时间。在上周六,映维网发现了一批关于Valve新一代 ...
发表于 2018-11-19 11:05 125次阅读
Valve最新的VR控制器细节暴露 或采用LCD...

赛普拉斯助力打造世界领先的汽车系统

中国北京,2018年11月15日 -全球领先的嵌入式解决方案供应商赛普拉斯半导体公司(Cypress...
发表于 2018-11-19 09:51 327次阅读
赛普拉斯助力打造世界领先的汽车系统

一种用于复杂轨迹自动漂移的控制器架构

传统车辆控制架构中通常采用独立的侧向/纵向控制,并且假定车辆处于侧滑动力学稳定范围内。然而,超出车辆...
发表于 2018-11-16 16:48 557次阅读
一种用于复杂轨迹自动漂移的控制器架构

一款智能手环——Mudra Inspire融入了...

控制器的一个缺陷就是FOV限制,而Mudra Inspire没有。另外,有些控制器不够符合人体工程学...
发表于 2018-11-16 09:36 522次阅读
一款智能手环——Mudra Inspire融入了...

还记得前些日子轰动一时的BigGAN模型吗?

为方便开发者练习和使用,DeepMind 今天又公开了 BigGAN 的 TensorFlow Hu...
发表于 2018-11-14 09:31 456次阅读
还记得前些日子轰动一时的BigGAN模型吗?

什么是控制器、PLC、DCS、FCS

DCS是历史悠久的典型控制系统形态。控制系统分上下位机,上位机组态偏重GUI(图形用户界面),下位机...
发表于 2018-11-13 14:40 450次阅读
什么是控制器、PLC、DCS、FCS

CROPX技术助力粮食生产

CropX 是一家位于特拉维夫的创业公司,他们希望帮助农民利用更少的资源生产出更多的粮食。现在, 这...
发表于 2018-11-13 09:51 121次阅读
CROPX技术助力粮食生产

双向计量三相智能电能表的原理及设计

今天为大家介绍一项国家发明授权专利——双向计量三相智能电能表。该专利由广东电网公司电力科学研究院申请...
发表于 2018-11-12 10:09 107次阅读
双向计量三相智能电能表的原理及设计

Intel Optane DC持久性内存讨论

CERN Storage Director讨论使用Intel®Optane™DC持久性内存来加速处理...
发表于 2018-11-12 06:28 224次阅读
Intel Optane DC持久性内存讨论

工业机器人的五种机械结构和三大零组件的详细资料分...

若以机械结构来看,工业机器人可区分为单轴机器人、座标机器人、水平多关节机器人( SCARA )、垂直...
发表于 2018-11-11 10:14 544次阅读
工业机器人的五种机械结构和三大零组件的详细资料分...

Go-IO将智能化推向数字工厂前沿,实现更高的生...

Maxim Integrated Products, Inc推出最新Go-IO参考设计,帮助设计者在...
发表于 2018-11-11 07:54 174次阅读
Go-IO将智能化推向数字工厂前沿,实现更高的生...

索尼新专利曝光,或为下一代PSVR手柄

近日,西门子宣布收购3D渲染软件开发及VR内容制作公司Lightwork Design。通过此次收购...
发表于 2018-11-10 10:10 1205次阅读
索尼新专利曝光,或为下一代PSVR手柄

减速机信任破冰 伺服电机开始稳步发展

无论是减速机的信任破冰,还是伺服电机的稳步发展,亦或者是控制器进入高端市场,都表明中国在减速器、伺服...
发表于 2018-11-08 09:37 966次阅读
减速机信任破冰 伺服电机开始稳步发展

存储控制器芯片巨头竞争激烈 国产化时代来临

通常我们所说的存储芯片主要是指闪存颗粒,实际上存储里面的芯片还包括存储控制器芯片。以这几年大热的SS...
发表于 2018-11-07 16:59 477次阅读
存储控制器芯片巨头竞争激烈  国产化时代来临

LT8710怎样解决高阻抗和电流受限输入电源的问...

另一种控制转换器输出电流的方法是根据 LT8710 的输入即监视从 IMON 引脚引出的电容器的电压...
发表于 2018-11-07 16:19 373次阅读
LT8710怎样解决高阻抗和电流受限输入电源的问...

普宙飞盟平台推进行业级无人机应用快速发展

11月1日下午3点,普宙飞行器科技(深圳)有限公司(以下简称:普宙)飞盟平台发布会在武汉荷田大酒店正...
发表于 2018-11-07 15:01 684次阅读
普宙飞盟平台推进行业级无人机应用快速发展

国内外有那些汽车传感器和电子控制器的厂家

汽车电子控制系统大体可分为四个部分:发动机电子控制系统,底盘综合控制系统,车身电子安全系统,信息通讯...
发表于 2018-11-07 11:14 636次阅读
国内外有那些汽车传感器和电子控制器的厂家

基于PN8161+PN8307H的18W PD快...

新iPad Pro如期发布,分为两款不同尺寸的IPS视网膜屏:11英寸与12.9英寸,搭载了功能强悍...
发表于 2018-11-07 10:50 562次阅读
基于PN8161+PN8307H的18W PD快...

智能一体化开关电操控制器结构及作用

控制部件通过控制线向执行部件发出各种控制命令。控制部件与执行部件之间的另一种联系就是反馈信息。执行部...
发表于 2018-11-07 08:43 483次阅读
智能一体化开关电操控制器结构及作用

华为与倍福演示了一项5G核心技术 无线可编程序逻...

据外媒报道,华为与德国倍福自动化有限公司(Beckhoff Automation GmbH & Co...
发表于 2018-11-05 17:40 243次阅读
华为与倍福演示了一项5G核心技术 无线可编程序逻...

域控制器在自动驾驶中的重要性

对于L3级以上自动驾驶来说,没有一套性能优秀的中央计算单元(域控制器),可能所有的传感器和算法都成了...
发表于 2018-10-30 09:53 893次阅读
域控制器在自动驾驶中的重要性

英特尔ONP和OPNFV的组件介绍

SDN和NFV如何实现灵活且可扩展的框架并定义英特尔®ONP和OPNFV的组件*
发表于 2018-10-30 06:04 283次阅读
英特尔ONP和OPNFV的组件介绍

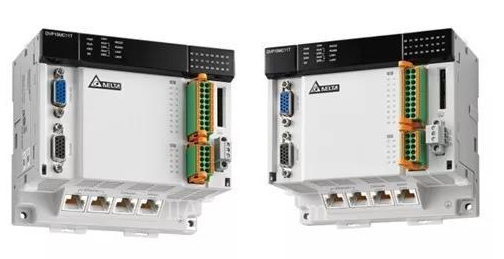

DVP15MC:一款基于CANopen的高速总线...
