[电源设计] 多路输出隔离式偏置电源参考设计包括BOM及组装图
2018-10-10 09:03:22  496 偏置电源 隔离式
分享
描述

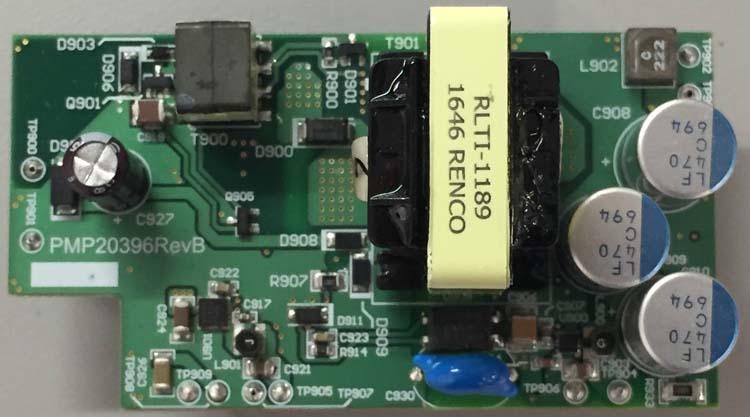

            PMP20396 是一款多输出隔离式偏置电源参考设计。采用 100V 或以上的输入电压时,此设计可提供最大 2W 的输出功率。采用 300V 或以上的输入电压时,此设计可提供最大 50W 的输出功率。此设计提供四路不同的输出:初级侧为 5V/500mA 和 12V/50mA,次级侧为 5V/700mA 和 12V/4000mA。此设计的峰值效率达到 90%。





主要特色

  • 输入为 100V 或 400V 时提供 2W 最大输出功率
  • 输入为 300V 到 400V 时提供 50W 最大输出功率
  • 峰值效率为 90%
  • 多输出:初级侧为 5V/500mA 和 12V/50mA,次级侧为 5V/700mA 和 12V/4000mA

2
Schematic/Block Diagram.pdf
下载积分: 积分 -1 分
174.47 KB, 下载次数: 1, 下载积分: 积分 -1 分
物料清单.pdf
下载积分: 积分 -1 分
136.19 KB, 下载次数: 0, 下载积分: 积分 -1 分
技术参考资料.pdf
下载积分: 积分 -1 分
2.35 MB, 下载次数: 0, 下载积分: 积分 -1 分
层图(或 PCB 布局).pdf
下载积分: 积分 -1 分
912.31 KB, 下载次数: 0, 下载积分: 积分 -1 分
组装图.pdf
下载积分: 积分 -1 分
172.08 KB, 下载次数: 0, 下载积分: 积分 -1 分
CAD 文件.zip
下载积分: 积分 -1 分
858.47 KB, 下载次数: 0, 下载积分: 积分 -1 分
光绘文件.zip
下载积分: 积分 -1 分
1.76 MB, 下载次数: 0, 下载积分: 积分 -1 分
