基于NXP的KL26芯片PDF温度记录仪低功耗解决方案

周立功单片机 2018-07-25 09:40 次阅读

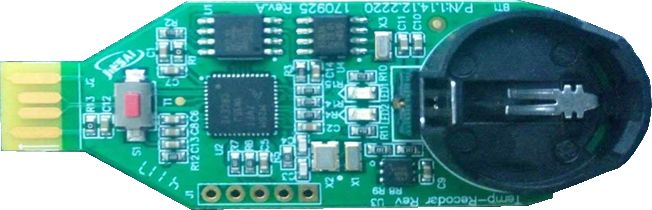

本文导读 疫苗出事了,朋友圈被刷屏,每个字都在刺痛人心,国家领导人做出批示彻查疫苗事件。众所周知疫苗是需要冷藏运输的,如何确保搬运、存放过程中温度没有超限?我们在技术上能做些什么呢? 有别于普通的物流运输,医学药品,疫苗等是需要专用冷链物流运输的,作为生物制品,疫苗对温度比较敏感,温度过高或者过低对他们都会产生影响,从疫苗生产、出厂、接种,其中经历多个流通、运输和存储环节。如果疫苗未按照要求温度保存,疫苗中的抗体成分就会失活,接种之后也无法激活免疫系统,这样一来,遇到病原体的时候,机体也就无法得到保护了。 在搬运、存储的过程中有没有按照规范操作?疫苗有没有保持在允许的温度范围内?传统的纸质记录不再可取,需要一种新的记录方式,能够全程实时监测疫苗的温度,体积小,操作简单,数据不可篡改。 ZLG技术研发中心研发了多款PDF温度记录仪,体积小、功耗低、不可篡改,可以方便的放入到冷藏运输产品的包装内。 PDF温度记录仪自带USB接口,实时监测周围的温度,内置PDF生成功能,自动生成PDF文件,并且不可篡改,这样客户端在收到货物的时候,将pdf温度记录仪拿出,并插入到电脑方便的查看温度记录的数据。 PDF温度记录仪同时内置了上下限报警功能,并绘制出曲线,使用者可以一眼看出,运输过程中的温度是否有超出下限、上限的情况。 图1 PDF温度记录仪样品 基于NXP的KL26芯片, PDF温度记录仪的低功耗解决方案特点如下:
  • 测量温度范围:-30℃~70℃;
  • 数据记录条数:>20000条,5分钟一条记录,约可记录69天;
  • 自动生成PDF记录报告,不可篡改;
  • 自动生成温度记录曲线,简单清晰;
  • 自动汇总温度信息,如:最高温度、最低温度、记录时间长度、平均温度等;
  • 自动枚举成U盘,用户可以直接从U盘中读取PDF报告;
  • 允许定义合法温度范围,PDF报告内自动标记不在温度范围内的温度记录点;
  • 允许定义温度采集时间间隔和校准温度记录仪时间;
  • 保留源格式数据,方便数据的二次处理,如快速读取、汇总、云端上传等;
  • 温度记录仪休眠模式下功耗 <4μA,一个纽扣电池可记录1年。
图2 温度曲线 图3  温度信息汇总
原文标题:疫苗事件,我们能做点什么? 文章出处:【微信号:Zlgmcu7890,微信公众号:周立功单片机】欢迎添加关注!文章转载请注明出处。
