数字电路里面有什么元素需要被描述?

2018-09-07 14:47 次阅读

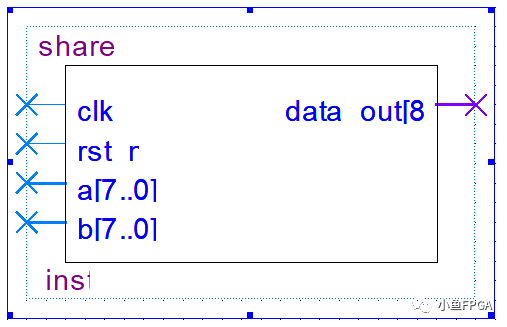

初识Verilog描述-1 “ Verilog不同于C,Python,JAVA等软件语言,Verilog是以数字电路知识为背景支撑,以对数字电路系统进行描述的一门语言。因此用Verilog描述数字电路,必须要有数字电路知识为背景支撑。否则描述出来的电路性能将会很差。本篇我们先了解一下最基本的Verilog对数字电路描述的方法与代码风格,具体语法细节在这不做过多解释。” 在了解Verilog基本构成之前,先要了解数字电路里面有什么元素需要被描述。 如下图所示,为一个实例电路外部原理图: 从外部看一个电路需要描述的元素如下: 电路名字 输入端口以及位宽     输出端口以及位宽 端口描述有两种方式。 以上图为例: (1) module share_1(         clk,                  rst_n,                                  a,                    b,                                   data_out                                 );                                       input clk;             input rst_n;                        input[7:0]  a;         input[7:0]  b;                         output[8:0] data_out;  (2) module share_1(             input        clk,          input        rst_n,                                input [7:0]  a,            input [7:0]  b,                                output [8:0] data_out                          );       下图为其内部电路结构: 电路内部需要描述元素有: 信号的类型:reg型(所有在always电路里面将要做改变的信号),wire型(电路信号连线) 如上例电路:输入信号本来就为电路信号连线,且在端口声明中已经声明,无需再做wire 声明。 输出信号data_out是寄存器的输出,因此声明为: reg[8:0] data_out; 节点信号add_out(对应电路上的OUT),为加法器的输出。如果加法器是用always块实现的,如下: always @( * ) begin  add_out = a+b;     end                  则声明为reg型: reg[8:0]  add_out; 如果加法器是用assign语句实现的,如下: assign add_out = a+b;  则声明为wire型: wire[8:0] add_out; 注意:所有声明必须带上位宽,否则系统工具将其默认为单位宽,如上信号add_out为9位宽,因此声明为 reg [8:0]  add_out; 组合逻辑电路: 可以利用 assign 或者 always @(*)  语句描述。一般复杂的组合逻辑电路利用 always @(*)语句块描述。如上加法器的实现既可以用always语句实现,也可以利用assign语句实现。 寄存器(有如下几种常用的不同的寄存器模型): (1) 时钟信号上升沿驱动,复位信号低电平有效,与时钟异步复位: always @( posedge clk or negedge rst_n ) begin if( !rst_n ) data_out <= 8h00; else  data_out <= data_in; end (2) 时钟信号上升沿驱动,复位信号高电平有效,与时钟异步复位: always @( posedge clk or posedge rst ) begin if( rst ) data_out <= 8h00; else  data_out <= data_in; end (3) 时钟信号下降沿驱动,复位信号高电平有效,与时钟同步复位: always @( negedge clk ) begin if( rst_n ) data_out <= 8h00; else  data_out <= data_in; end (4) 时钟信号上升沿驱动,复位信号低电平有效,与时钟同步复位,并且带有高电平使能信号: always @( posedge clk ) begin if( !rst_n ) data_out <= 8h00; else  if( enable ) data_out <= data_in; else data_out <= data_out; end 给出两种完整的描述方式,大家自行体会,电路功能为带寄存器输出的8位无符号数加法器: (1) module share_1(                                   clk,                                            rst_n,                                          a,                                              b,                                              data_out                                        );                                                input clk;                                       input rst_n;                                     input[7:0]  a;                                   input[7:0]  b;                                   output[8:0] data_out;                            reg[8:0]    data_out;                            wire[8:0]   add_out;                              assign add_out = a+b;                            always @( posedge clk or negedge rst_n ) begin   if( !rst_n )                                   data_out <= 9h00;                           else                                           data_out <= add_out;                         end                                              endmodule      (2) module share_1(                                 input        clk,                              input        rst_n,                            input [7:0]  a,                                input [7:0]  b,                                output [8:0] data_out                          );                                              reg[8:0] data_out ;                            reg[8:0]   add_out;                            always @( * ) begin                            add_out = a+b;                              end                                            always @( posedge clk or negedge rst_n ) begin if( !rst_n )                                 data_out <= 9h00;                         else                                         data_out <= add_out;                       end                                            endmodule      注:这里只是带着大家从电路入手,宏观的了解一下Verilog描述数字电路的结构与注意事项,具体语法可自行学习。
原文标题:初识Verilog描述-1 文章出处:【微信号:LF-FPGA,微信公众号:小鱼FPGA】欢迎添加关注!文章转载请注明出处。
