解析箱式变电站结构

2018年11月02日 15:19 次阅读

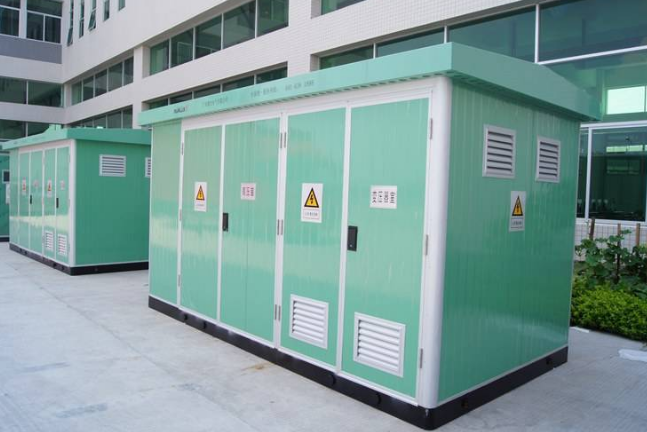

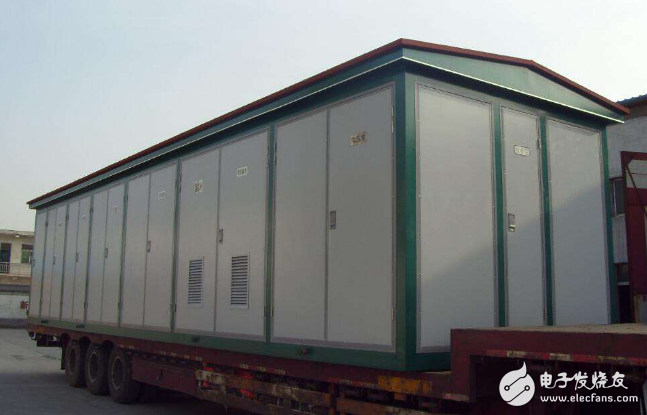

关于箱式变电站一般会被简称为箱变,箱式变电站包含高压进出线、计量装置、变压器、低压进线、低压配电出线等内容的“组合式”设备,相当于一个完整的变电所。但箱式变电站通常安装在建筑之外,所以对变压器的选择没有特殊要求,一般就用油浸式变压器。 解析箱式变电站结构 箱式变电站箱体结构 欧式变电站的箱体是由:底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形;为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。 不管那种材料的箱变壳体,按标准要求必须具备:防晒、防雨、防尘、防锈,防小动物(如蛇)等进入的五防功能。欧式变电站的壳体为防止炎热夏季强烈的日光辐射,其顶部一般都设有导热系数较低的隔热材料作填料。常用的填料有:岩棉板、聚苯乙烯泡沫塑料等。 在统一设计的传统“组合式变电站”中,一般在壳体中也填充隔热填料,这种方法大多数设计者已不在采用,这是因为:隔热填料虽然能防止炎热夏季强烈的日光辐射,同时也阻碍了变压器运行时产生大量热量的散发,所以设计者们除保留在壳体上冲百叶窗孔的方法外,同时采用加大散热面积、加强空气对流的方法散热,同时还可减少制造成本。 欧式箱变的表面处里:欧式箱变表面处里的方法较多,中国北方大多采用传统的喷漆、烤漆、喷塑等方法进行处理;在中国南方经济发达地区,除采用上述方法外,还在水泥板结构的壳体外贴上彩色瓷砖,或贴贴面等方法进行表面处理,特别是置于住宅小区的箱变外观,与当地建筑物的风格更加协调、统一。 解析箱式变电站结构 高压配电装置结构 欧式箱变高压配电装置,从进线方式上分为:终端型、环网型两种;从进线方位上分可分为:从箱体顶部架空进线(传统箱变用此法较多)和利用高压电缆沟从地下进出线,这是现代设计较为普遍的采用方法。 以SF6气体为灭弧介质的SF6系列负荷开关较多,其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等,但一般都装有带电显示器;操作机构一般为手动,也有电动操作的。带熔断器的,当回路出现短路故障能自切断开关,保护电路及变压器、开关等设备。 还有以真空为灭弧介质的真空开关,这类开关可以单独使用、也可与熔断器配用,还可与SF6系列负荷开关串接使用,不过这样将使成本增大,如用户无特别要求不须这样使用。 高压计量:高压配电装置中,如用户有高压计量要求的,还须设置高压计量柜。 中国各地供电部门,对高压或低压计量问题没有统一的要求。西北地区供电规程规定:变压器容量大于160KVA时,必须采用高压计量;高压计量柜开关必须由供电部门控制。北京、天津等华北地区供电部门则认为:箱式变电站计量应以低压侧为好,这样,可以提高供电可靠性,减少高压计量带来的不稳定因素,对变压器本身的损耗,可折算成电费,由用户承担。 箱式变电站高压计量柜的结构一般由:CT、PT、及计量表计,遥控、遥测装置等构成。 解析箱式变电站结构
