基于MSP430G2553的IO外部中断配置说明

2018年11月08日 16:46 次阅读
这一篇文章将说明MSP430G2553的IO中断配置,整个P1的IO都可以配置IO中断,但中断处理函数只有一个,MSP430和大多数MCU一样提供上升沿、下降沿选择。 在Launchpad上有按键S2,接在P1.3口,当按下后P1.3将接入高电平,从而触发中断。 在实例代码中,配置了P1.3和P1.6的LED灯,当按下P1.3的按键产生中断,LED灯将切换点亮 基于MSP430G2553的IO外部中断配置说明 1.按键的中断配置 要配置按键中断,需要先设置P1.3口为输入,并且设置上拉电阻以保障稳定性, P1DIR &= ~BIT3;//设置P1.3为输入 P1REN |= BIT3;//启用P1.3电阻 在启用电阻后,由P1OUT来配置下拉还是上拉 P1OUT |= BIT3;//设置上拉电阻 通过P1IES寄存器设置上升沿,0为下降沿 P1IES |= BIT3;//P1.3中断边缘选择 需要对P1的中断进行使能,除了这里还有总中断需要使能(在main函数中) P1IE |= BIT3;//P1.3中断使能 ===================================================================== 2.中断处理函数 在中断处理函数中处理LED程序 编译器指示 #pragma vector=PORT1_VECTOR __interrupt void PORT1_ISR(void) { delay(100);//约100ms P1OUT ^= (1《《6);//反向P1.0和P1.6 P1OUT ^= (1《《0); P1IFG = 0;//清除中断标识 } ===================================================================== 源代码: //P1.0---------Red Led //P1.3---------Button //P1.6---------Green Led #include “msp430g2553.h” //名称:delay(int time) //功能:延时程序 void delay(int TIme) { staTIc int i,j; for(i=0;i for(j=0;j《100;j++) { } } //名称:InitLed() //功能:初始化LED void InitLed() { P1DIR |= BIT0+BIT6;//设置BIT0和BIT6为输出 P1OUT &= ~0x01; //设置BIT0和BIT6低电平 P1OUT |= 0x40; //设置BIT0和BIT6低电平 } //名称:IniTIOInterrupt() //功能:初始化P1的按键中断配置 void IniTIOInterrupt() { P1DIR &= ~BIT3;//设置P1.3为输入 P1REN |= BIT3;//启用P1.3电阻 P1OUT |= BIT3;//设置上拉电阻 P1IES |= BIT3;//P1.3中断边缘选择 P1IE |= BIT3;//P1.3中断使能 P1IFG = 0x00;//清除中断标识 } //名称:PORT1_ISR(void) //功能:按键中断的处理函数 #pragma vector=PORT1_VECTOR __interrupt void PORT1_ISR(void) { delay(100);//约100ms P1OUT ^= (1《《6); P1OUT ^= (1《《0); P1IFG = 0;//清除中断标识 } int main( void ) { WDTCTL = WDTPW + WDTHOLD; InitLed();//初始化LED端口 InitIOInterrupt();//初始化IO中断 _EINT();//开总中断 while(1); return 0; }

技术专区

下载发烧友APP
打造属于您的人脉电子圈
关注电子发烧友微信
有趣有料的资讯及技术干货
关注发烧友课堂
锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

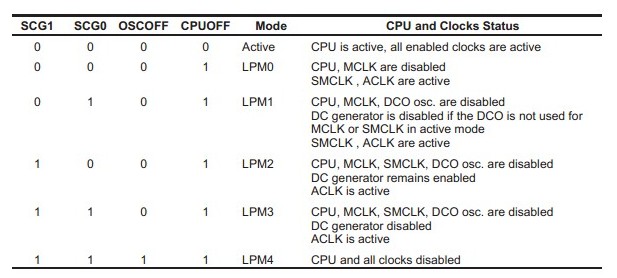

基于MSP430系统时钟低功耗模式的设置

如何将系统时钟设置到外部高频晶体振荡器,430的MCLK默认的是DCO的,如何安全的从DCO切换到外...
发表于 2018-11-05 15:55 60次阅读
基于MSP430系统时钟低功耗模式的设置

基于MSP430F5系列的硬件I2C的使用分享

【I2C地址设定】一般情况下I2C的7位地址被写成了8位长度,最低位无效。例如AT24C02的I2C...
发表于 2018-10-31 16:38 71次阅读
基于MSP430F5系列的硬件I2C的使用分享

基于MSP430F2274单片机对智能小车的应用...

该系统主要由MSP430控制器,超声波避障模块,电机驱动,测速,语音模块,温度模块,小车的机械运动部...
发表于 2018-10-23 15:43 78次阅读
基于MSP430F2274单片机对智能小车的应用...

浅谈单片机上电复位后端口的状态问题

在MSP430单片机的手册中,对于端口复位后的状态,是这样描述的:复位后,所有端口处于输入状态。就这...
发表于 2018-10-06 09:52 388次阅读
浅谈单片机上电复位后端口的状态问题

外部中断程式无任何反应

发表于 2018-09-04 17:02 166次阅读
外部中断程式无任何反应

请问一个zigbee模块最多可以支持多少个外部中断

发表于 2018-08-18 06:54 82次阅读
请问一个zigbee模块最多可以支持多少个外部中断

以MSP430低功耗单片机为CPU的太阳能警报器...

太阳能防空防灾电声警报器为各自独立的功能部件用积木形式集成安装在可移动的防水机箱内外,形成独立完整的...
发表于 2018-08-07 15:57 126次阅读
以MSP430低功耗单片机为CPU的太阳能警报器...

以MSP430单片机为核心的智能无功补偿控制器设...

为了记录每相电压、电流、有功功率、无功功率、功率因数,以及电容器的投、切时间,投、切次数等,系统扩展...
发表于 2018-08-07 15:48 469次阅读
以MSP430单片机为核心的智能无功补偿控制器设...

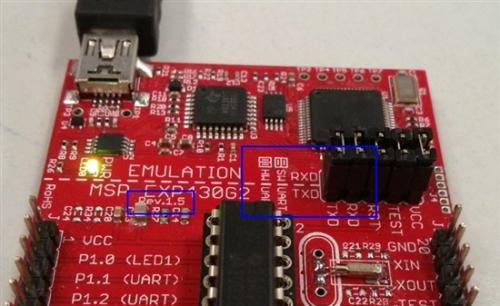

请问MSP430在CCS环境下,可以用UART来烧录程序吗?
